Konfigurasi Router MikroTik

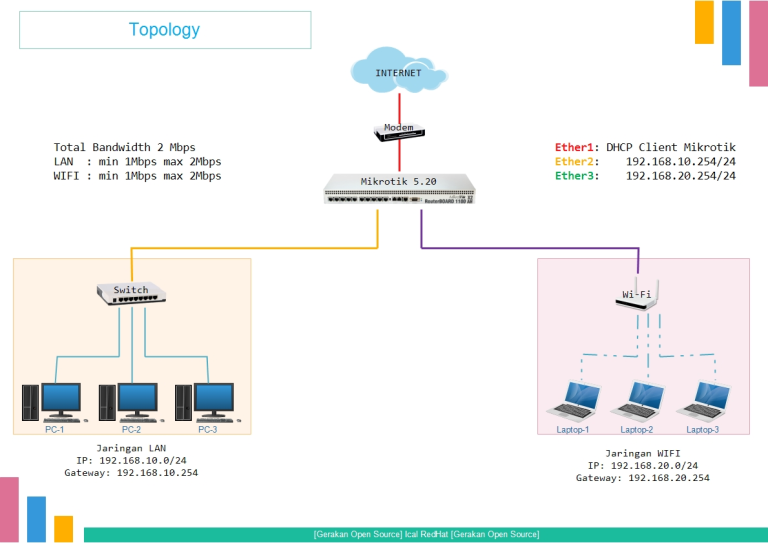

Untuk konfigurasinya saya menggunakan RouterOS Mikrotik versi 5.20 dengan topology jaringan sebagai berikut :
Bagi yang belum punya mikrotik versi 5.20 full version [include. crack] silahkan download disini Download Mikrotik 5.20 Full

Bagi yang sudah punya mikrotiknya ataupun yang memakai mikrotik type routerboard, langsung aja ketahap konfigurasi:
catatan. pastikan mikrotik yang anda gunakan minimal mempunyai 3 port ethernet.
Untuk konfigurasinya saya menggunakan aplikasi winbox untuk meremote mikrotik, bagi yang belum punya aplikasi Winbox silahkan download disini. Download Winbox MikroTik

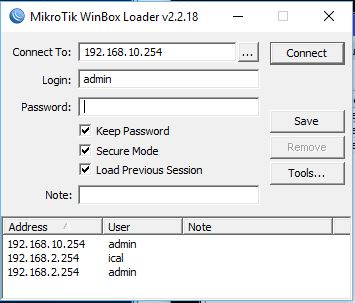

Buka winbox dan masukan ip address mikrotik, username dan password mikrotik anda. Jika mikrotik anda blom mempunyai ip address, klik […] kemudian pilih mac address mikrotik anda, untuk username default mikrotik yaitu admin, password gak di isi biarkan kosongkan saja.

[1]. Setting Interface MikroTik

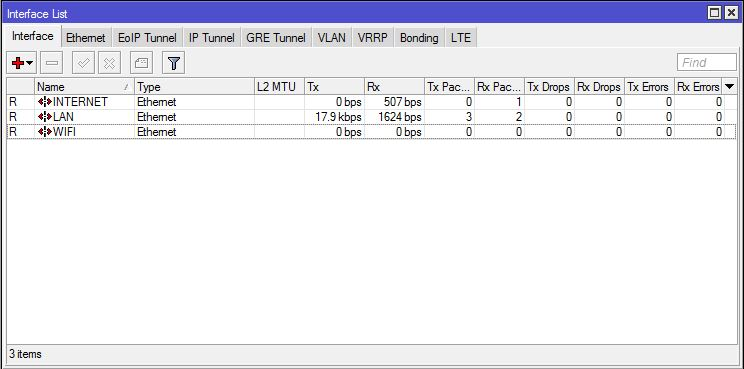

Buka menu interfaces maka akan tampil seperti berikut.

Ubah nama interface mikrotik menjadi seperti berikut :

ether1 ======> INTERNET
ether2 ======> LAN
ether3 ======> WIFI

[2]. Setting IP Address DHCP-Client MikroTik

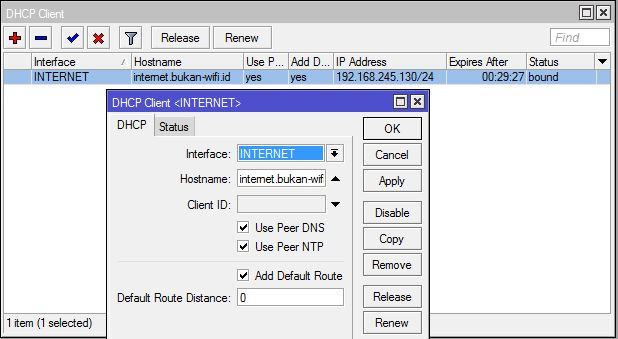

Buka menu IP >> DHCP Client, kemudian klik tanda [ + ] pada bagian Interface, pilih INTERNET, sehingga interface ini akan mendapatkan ip address secara otomatis dari modem. Ceklis pada bagian Use Peer DNS, Use Peer NTP, Add Default Route. Jika sudah klik OK. Ip address yang saya dapat adalah 192.168.245.130/24

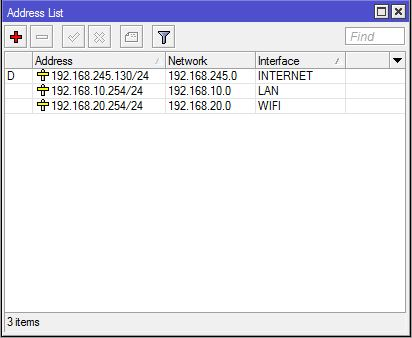

[3]. Setting IP Address MikroTik
Buka menu IP >> Addresses, kemudian klik tanda [ + ] dan masukan ip address sebagai berikut:

Interface: LAN >> Address: 192.168.10.254/24
Interface: WIFI >> Address: 192.168.20.254/24

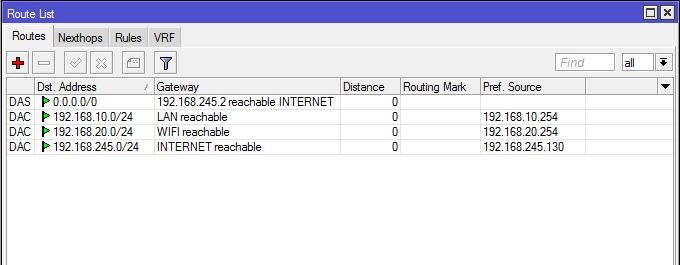

[4]. Setting IP Route MikroTik
Buka menu IP >> Routes, kemudian lihat dan pastikan sudah mendapat ip gateway dari modem (akan mendapatkan ip gateway dari modem dikarenakan tadi sebelumnya pada bagian ip dhcp-client sudah menceklis Add Default Route. Ip route yang berhasil didapatkan dari modem sebagai berikut. Jika belum mendapatkan ip route silakan klik tanda [ + ] kemudian masukan ip gateway dari modem.

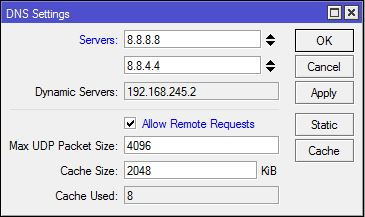

[5]. Setting IP DNS MikroTik
Buka menu IP >> DNS, kemudian masukan ip dnsnya misalkan open dns milik google (8.8.8.8, 8.8.4.4) atau ip dns modem speedy anda. Ceklis pada bagian Allow Remote Requests, digunakan untuk menyimpan cache dns yang diakses oleh komputer client.

[6]. Setting IP Pool MikroTik

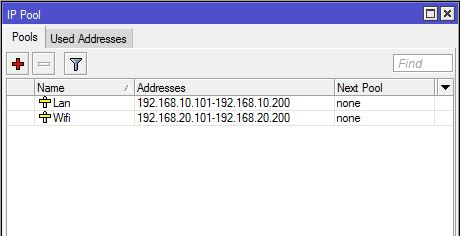

Buka menu IP >> Pool, kemudian klik tanda [ + ] dan masukan range ip yang akan diberikan kepada komputer client, sebagai berikut.

Lan >> 192.168.10.101-192.168.10.200
Wifi >> 192.168.20.101-192.168.20.200

[7]. Setting IP DHCP-Server Network MikroTik

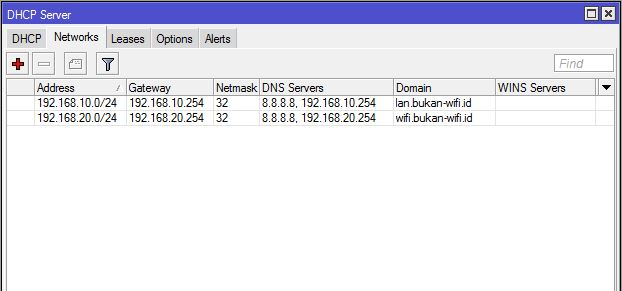

Buka menu IP >> DHCP Server >> Networks, kemudian klik tanda [ + ] dan masukan seperti berikut.

Address: 192.168.10.0/24 Gateway: 192.168.10.254 Netmask: 32 DNS: 8.8.8.8, 192.168.10.254 Domain: lan.bukan-wifi.id
Address: 192.168.20.0/24 Gateway: 192.168.20.254 Netmask: 32 DNS: 8.8.8.8, 192.168.20.254 Domain: wifi.bukan-wifi.id

[8]. Setting DHCP-Server MikroTik

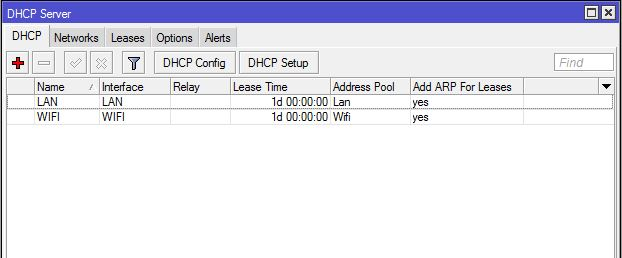

Buka menu IP >> DHCP Server, kemudian klik tanda [ + ] dan masukan seperti berikut.

Name: LAN Interface: LAN Address Pool: Lan Add ARP For Leases: yes
Name: WIFI Interface: WIFI Address Pool: Wifi Add ARP For Leases: yes
